控制電纜選擇與敷設規范
一、導體材料
控制電纜應采用銅導體，以確保優良的導電性能和穩定性。
二、額定電壓
控制電纜的額定電壓應不低于所連接回路的工作電壓，通常推薦選用450/750V的電纜，以確保安全可靠的電氣性能。
三、絕緣與護層
絕緣與護層類型：控制電纜的絕緣和護層類型需根據敷設環境條件和環境保護要求來選擇，并遵循相關行業規定。
環境適應性：確保所選電纜能夠適應預期的敷設環境，如溫度、濕度、化學腐蝕等因素。

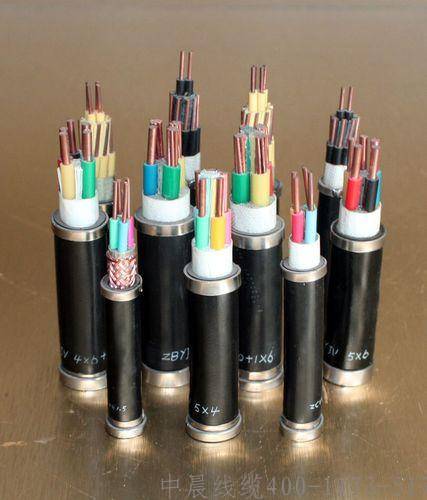

四、芯數選擇
多芯電纜應用：控制、信號電纜應優先選用多芯電纜，以提高線路集成度和布線效率。
芯數限制：芯線截面不同時，電纜芯數有限制。如1.5mm2和2.5mm2截面時，芯數不宜超24；而4mm2和6mm2截面時，芯數不宜超10。
備用芯線：控制電纜應預留備用芯線，具體數量需結合電纜長度、芯線截面及敷設條件綜合考慮。
回路分離：特定回路（如交流/直流、強電/弱電、不同電壓等級等）不應共用同一根電纜，以避免相互干擾。
弱電回路布線：弱電回路的往返導線應置于同一根電纜內，確保信號傳輸?shù)姆€(wěn)定性。
互感器回路：來自同一電流或電壓互感器的三相導體及中性導體應置于同一電纜，確保測量的準確性。
五、截面選擇
電流回路：保護裝置的電流回路截面應確保電流互感器誤差在允許范圍內。
電壓回路：繼電保護及自動裝置的電壓回路截面應保證最大負荷時電纜電壓降不超過額定二次電壓的3%。
控制回路：控制回路截面應確保在最大負荷時，控制電源母線至被控設備間連接電纜的電壓降不超過額定二次電壓的10%。
強弱電回路截面：強電控制回路截面不小于1.5mm2，弱電控制回路截面不小于0.5mm2。
測量回路：測量回路電纜截面應符合國家標準《電力裝置的電測量?jī)x表裝置設計規范》GB/T 50063的規定。
六、金屬屏蔽選擇
強電回路：一般強電回路控制電纜可不含金屬屏蔽，但特定環境下（如高壓配電裝置附近）需考慮抑制干擾。
弱電回路：弱電信號、控制回路電纜在存在干擾的環境中應具備金屬屏蔽。
特殊系統：微機型繼電保護、計算機監控系統等二次回路電纜應采用屏蔽電纜。
直流電源電纜：控制和保護設備的直流電源電纜也應采用屏蔽電纜。
七、屏蔽類型與接地
屏蔽類型選擇：根據電氣干擾影響采取綜合抑制措施，選擇合適的屏蔽類型（如總屏蔽、雙層總屏蔽、對絞線芯分屏蔽等）。
接地方式：
計算機監控系統模擬信號回路電纜屏蔽層應集中式一點接地。
集成電路、微機保護電纜屏蔽層在開關場和控制室同時接地。
電磁感應干擾大時，屏蔽層宜兩點接地；靜電感應干擾大時，采用一點接地。
雙重屏蔽或復合式總屏蔽應對內、外屏蔽分別接地。
接地方式應確保在暫態電流作用下屏蔽層不被燒熔，且不得使用電纜內備用芯替代屏蔽層接地。
